铝型材挤压是现代工业中一种重要的金属成形工艺,广泛应用于建筑、交通、电子、机械等领域，其基本原理是将铝棒加热至特定温度后，通过高压使其强制通过模具，从而获得所需截面形状的型材，这一过程涉及材料、设备、工艺等多个方面的知识，掌握相关常识对于确保产品质量和生产效率至关重要。

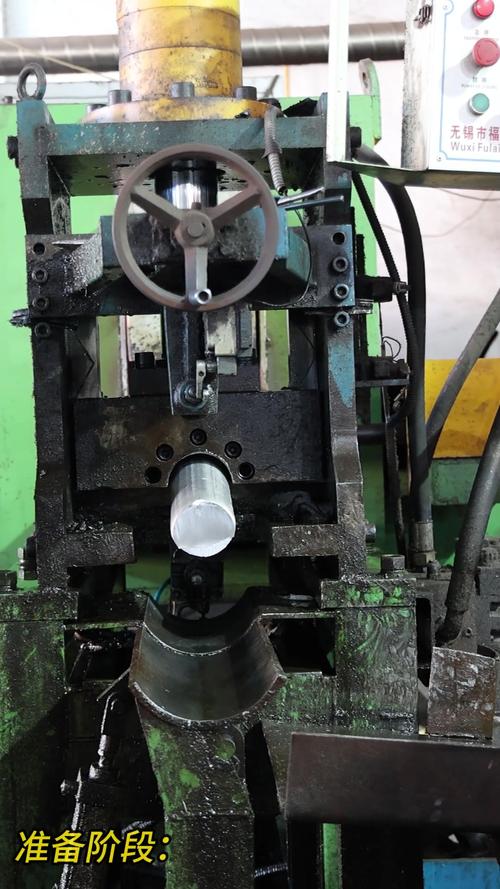

在铝型材挤压生产中,原材料的选择是首要环节，常用的铝材牌号包括6061、6063、7075等，其中6063合金因其良好的挤压性能和耐腐蚀性，成为建筑型材的主流选择，铝棒在挤压前需经过均匀化处理，以消除内部应力，改善组织均匀性，挤压设备主要包括挤压机、模具、加热炉等，其中挤压机的吨位决定了可生产的型材尺寸和复杂程度，常见的有600吨至5000吨不等，模具作为核心工具，其设计精度直接影响型材的尺寸精度和表面质量，通常采用H13等热作钢制造，并需进行热处理以提高硬度。
挤压工艺参数的控制是生产中的关键环节,铝棒的加热温度通常为400-500℃，温度过低会导致金属流动性差，过高则可能引起晶粒粗大，挤压速度需根据型材截面复杂程度调整，简单截面可适当提高速度，复杂截面则需降低速度以避免表面缺陷，挤压比（挤压筒截面积与型材截面积之比）一般控制在8:1至40:1之间，过小的挤压比会导致型材力学性能不足，过大的挤压比则可能对模具造成过大压力，挤压过程中的润滑也需注意，常用的润滑剂有石墨和油基润滑剂，需均匀涂抹在挤压筒内壁以减少摩擦。
挤压后的型材需进行后续处理以获得最终性能,首先是冷却，通常采用水雾或风冷方式，冷却速度影响型材的晶粒组织和力学性能；其次是矫直，通过拉伸或辊式矫直机消除型材的弯曲变形；最后是表面处理，包括阳极氧化、电泳喷涂、粉末喷涂等，可显著提升型材的耐腐蚀性和美观度，在整个生产过程中，质量控制尤为重要，需对型材的尺寸公差、力学性能、表面质量等进行严格检测，常见的检测工具包括千分尺、拉力试验机、涡流探伤仪等。
铝型材挤压工艺的优势在于能够生产截面形状复杂的型材,且生产效率高、材料利用率好，该工艺也存在一定局限性，如模具制造成本高、不适合大批量简单截面生产等，随着技术的发展，正向大型化、精密化、节能化方向进步，例如采用等温挤压技术可提高型材尺寸稳定性，使用电磁搅拌技术可改善铝棒组织均匀性。
相关问答FAQs
-
问：铝型材挤压过程中常见的缺陷有哪些？如何预防？
答：常见缺陷包括表面划痕、气泡、尺寸偏差、组织粗大等，表面划痕主要由模具磨损或润滑不当引起，需定期检查模具并确保润滑均匀；气泡通常是由于铝棒含气量过高或挤压温度不当，需加强原材料除气和温度控制；尺寸偏差可通过优化模具设计和调整挤压参数来改善；组织粗大则需严格控制冷却速度和挤压温度。 -
问：如何选择合适的铝型材牌号？
答：选择铝型材牌号需根据使用环境和性能需求确定，6063合金适用于建筑门窗、幕墙等要求良好耐腐蚀性和表面处理的场合；6061合金强度较高，适用于机械结构、汽车零部件等；7075合金强度极高，常用于航空航天领域，还需考虑挤压性能、焊接性能及成本等因素，综合选择最合适的牌号。
